材质和纹理 ​

相关API实践

材质 ​

材质，又称为材料，是人类可以利用制作有用构件、器件或物品的物质。

纹理 ​

是物质界面的性质，由地形（lay）、表面粗糙度（surface roughness）、起伏度（waviness）三个特征定义。

材质贴图，又称纹理贴图，在计算机图形学中是把存储在内存里的位图包裹到3D渲染物体的表面。纹理贴图给物体提供了丰富的细节，用简单的方式模拟出了复杂的外观。

加载 ​

通过TextureLoader加载纹理图片

ts
import img from './img.png';

const textureLoader = new TextureLoader();
const texture = textureLoader.load(img as string);

随后为材质指定纹理

ts
const basicMaterial = new MeshBasicMaterial({
  map: texture,
});

偏移 ​

可以通过设置offset属性来改变纹理偏移，改变初始点位置即左下角

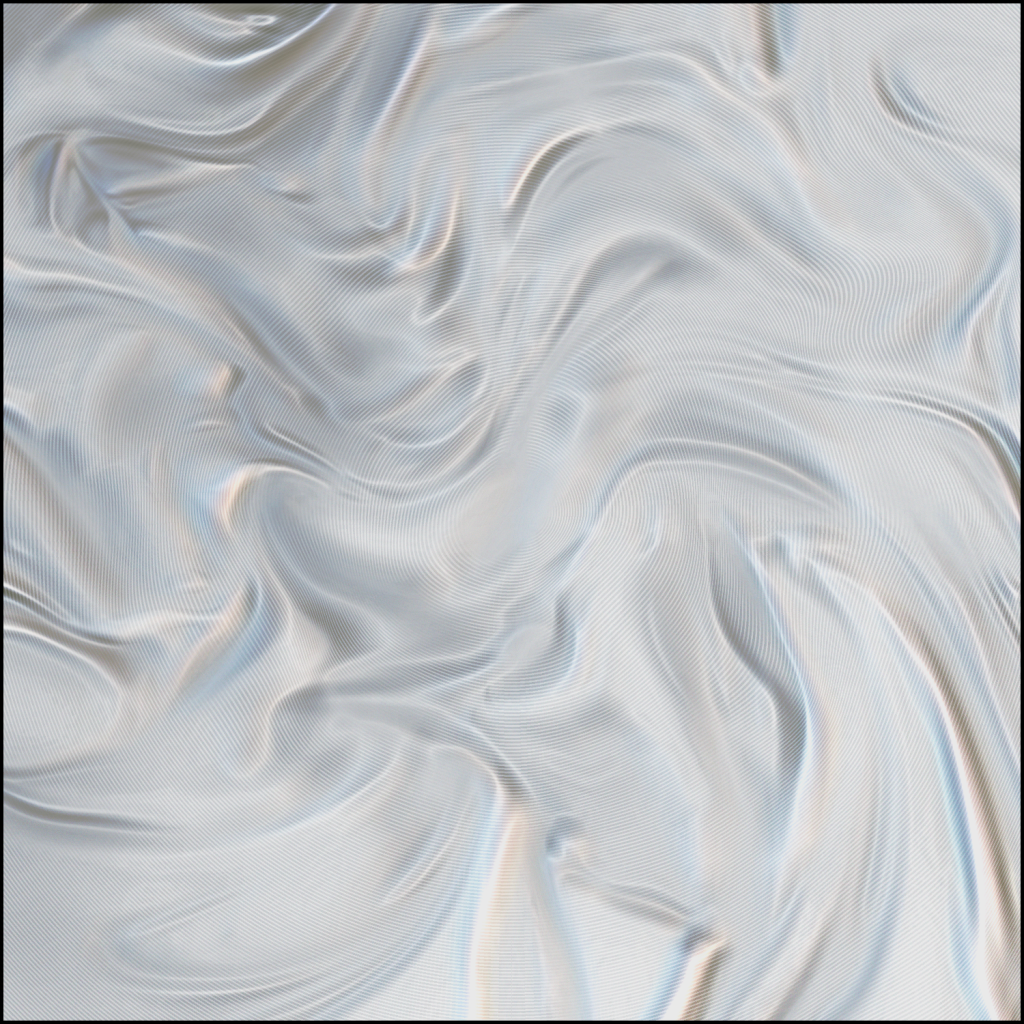

纹理图如下：

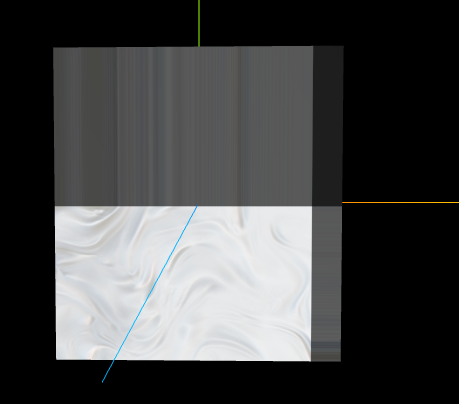

x轴方向偏移0.1，y轴方向偏移0.5

js
texture.offset.set(0.1, 0.5);

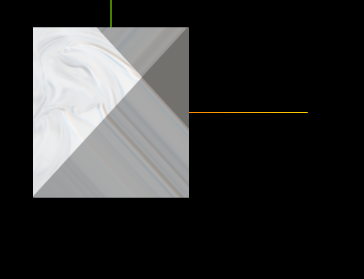

旋转 ​

通过设置rotation属性来改变纹理的旋转角度，旋转中心点是左下角

ts
texture.rotation = Math.PI / 4;


也可以通过center属性设置旋转中心点

ts
texture.center.set(0.5, 0.5);
texture.rotation = Math.PI / 4;


重复 ​

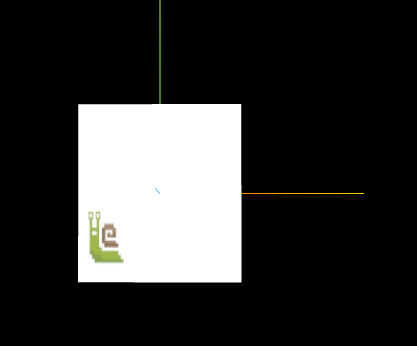

纹理改成如logo图，重复时更明显。可以通过设置repeat属性改变水平、垂直方向上的重复次数

ts
texture.repeat.set(3, 2);

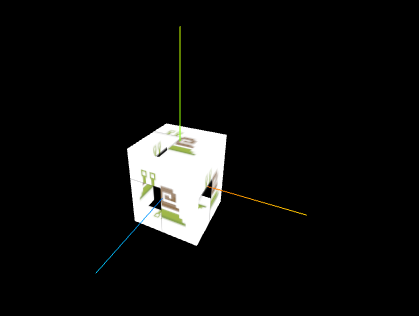

但是并没有得到我们想要的效果，即水平方向重复3次、垂直方向重复2次

文档中提到

INFO

如果重复次数在任何方向上设置了超过1的数值， 对应的Wrap需要设置为THREE.RepeatWrapping或者THREE.MirroredRepeatWrapping来 达到想要的平铺效果。

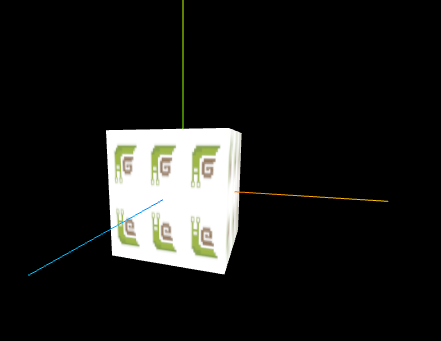

包裹模式：

  • RepeatWrapping，即简单重复到无穷大
  • MirroredRepeatWrapping，镜像重复到无穷大
ts
texture.wrapS = RepeatWrapping;
texture.wrapT = MirroredRepeatWrapping;


贴图采样 ​

当展示区域的像素大小与纹理像素不匹配时，可以通过设置magFilter、minFilter来改变，

  • magFilter：设置放大时的采样模式，默认值为LinearFilter，获取最接近的4个纹素并进行双线性插值
  • minFilter：设置缩小时的采样模式，默认值为LinearMipmapLinearFilter，使用mipmapping和三次线性过滤
ts
texture.magFilter = NearestFilter;
texture.minFilter = NearestFilter;

INFO

为了加快渲染速度和减少图像锯齿，将贴图处理处理成由一系列被预先计算和优化过的图片组成的文件,这样的贴图被称为 MIP map 或者 mipmap。

渲染面 ​

设置side属性控制webgl渲染哪一面， 默认为THREE.FrontSide：

  • THREE.FrontSide：只渲染前面
  • THREE.BackSide：只渲染后面
  • THREE.DoubleSide：渲染前面、后面


透明贴图 ​

可以通过设置alphaMap属性来控制物体的透明度，主要要同时设置transparent属性为true

alphaMap对应的图如下

在alphaMap图中对应的黑色为透明，白色为不透明

ts
import alphaMap from './alpha-map.png';

// 加载alpha map
const alphaTexture = textureLoader.load(alphaMap as string);

const basicMaterial = new MeshBasicMaterial({
  map: texture,
  alphaMap: alphaTexture,
  transparent: true,
});


环境遮挡贴图 ​

通过设置aoMap属性添加环境遮挡贴图，是物体看起来更像三维的。设置aoMap时，需要同时对物体设置第二组UV

ts
// 设置aoMap
const basicMaterial = new MeshBasicMaterial({
  map: map, // 加载纹理贴图
  alphaMap: textureLoader.load(alpha as string), // 加载alpha map
  aoMap: textureLoader.load(ambientOcclusion as string),
  transparent: true,
  // opacity: 0.3,
  side: DoubleSide,
});

// 为物体添加第二组uv
geometry.setAttribute('uav2', new BufferAttribute(geometry.attributes.uv.array, 2));

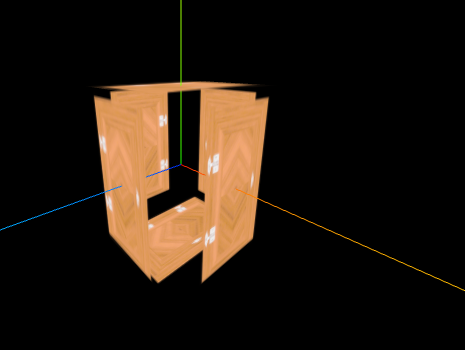

渲染结果如下


可以看到渲染结果与color纹理相比，颜色上有很大差异。texture和renderer的颜色空间不一致，则会导致严重的色差。

在之前的three版本中，加载后的texture的颜色空间模默认值为THREE.LinearEncoding，renderer的颜色空间模默认值也为THREE.LinearEncoding，因此在加载texture时无需显示指定即可正常渲染。

但是在最新的版本（0.160.0）中，加载后的texture的颜色空间模默认值为THREE.NoColorSpace，renderer的颜色空间为THREE.SRGBColorSpace，两者不同则导致了严重的色差。

因此需要显式指定texture的colorSpace与renderer保持一致

ts
texture.colorSpace = SRGBColorSpace;

参考：

【1】纹理encoding和渲染器
